波纹管截止阀

质量稳定:实行全过程质量监控,细致入微,全方位检测! 价格合理:高效内部成本控制,减少了开支,让利于客户! 交货快捷:先进生产流水线,充足的备货,缩短了交货期!

波纹管截止阀 介绍

波纹管截止阀简介

金属波纹管下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊焊结在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏。在波纹管上面依然保留了填料函,更增加了可靠性。高压阀门的金属波纹管均为多层结构,通过液压成形,可保证在最大压力下10000次形程开/关寿命。

使用优点

1、双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄露,并符合国际密封标准。
2、没有流体流失,降低能源损失,提高工厂设备安全。
3、使用寿命长,减少维修次数,降低经营成本。

使用范围

该阀门是专门为各种危险性、腐蚀性、易燃、自燃、有毒介质设计的,如挥发性有机化合物(VOC' S),危险性液化气(HLG|),污染空气的有害物质(HAP)等。它主要用于:石油化工、化纤纺织、塑料纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。

结构型式

法兰连接尺寸按GB9113.1-9113.26、JB/T79-94、ANSI B16.5a规定
结构长度按GB12221、ANSI B16.10规定

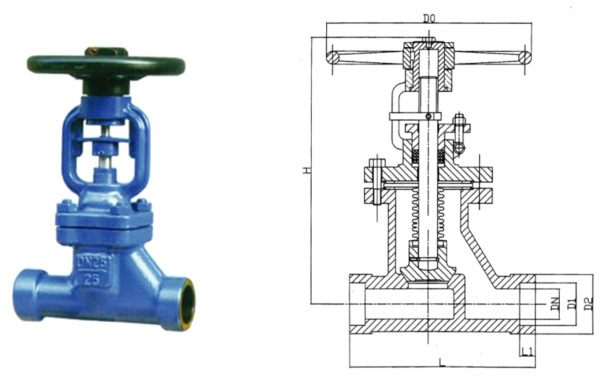

WJ61H-16C/WJ61W-16P

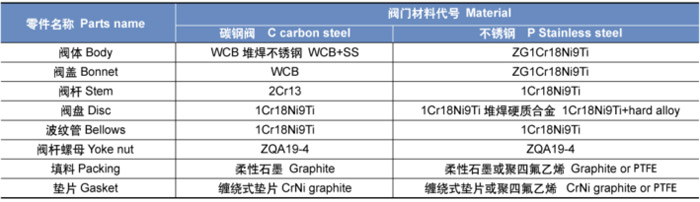

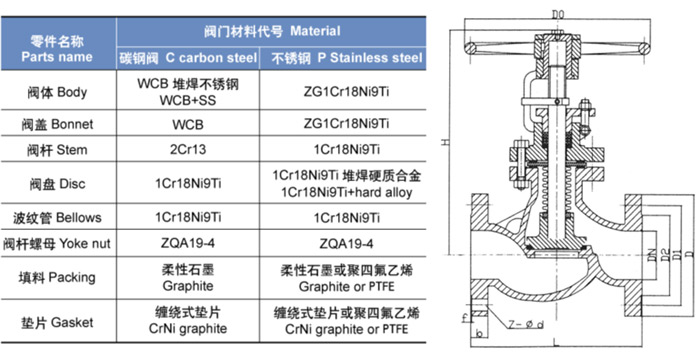

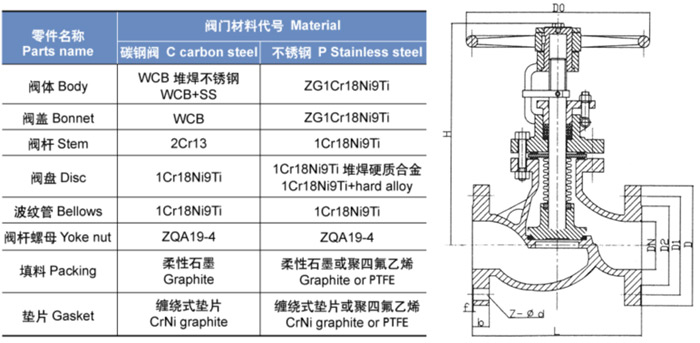

主要零件材质表

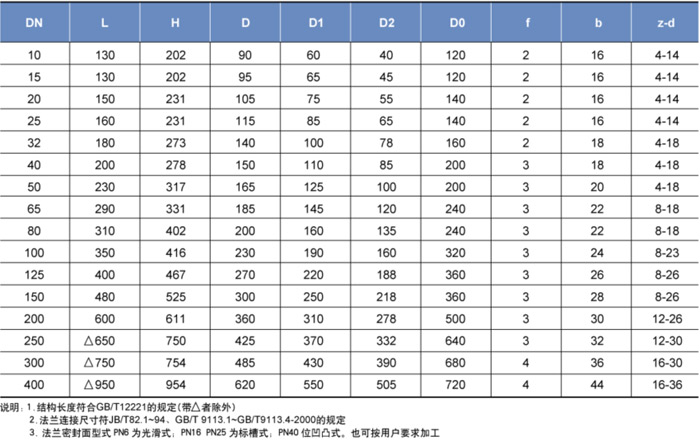

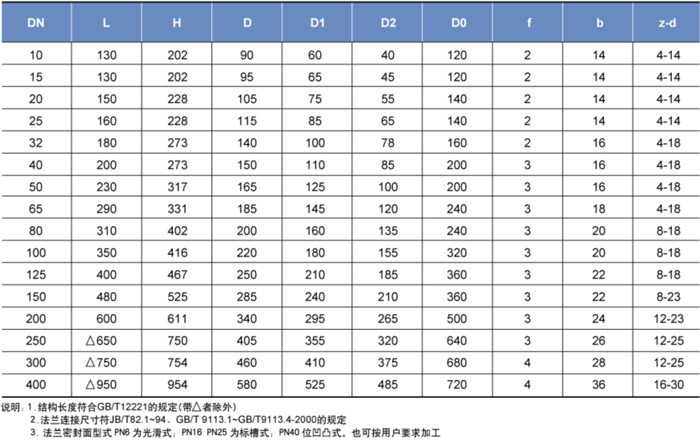

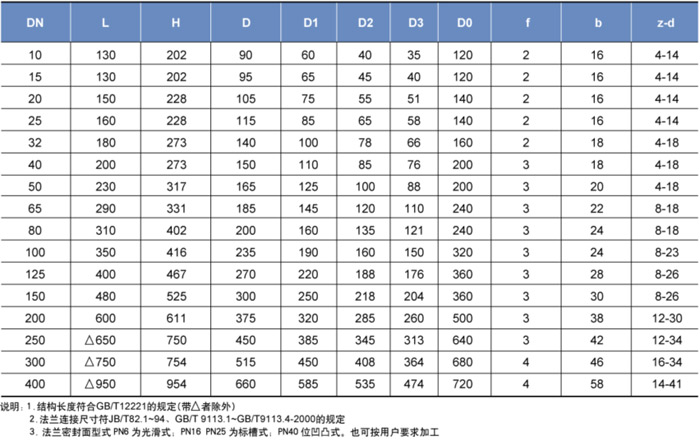

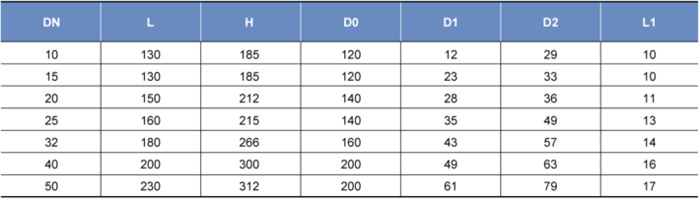

外形及连接尺寸



WJ41H-16C/WJ41W-16P

主要零件材质表



外形及连接尺寸



WJ41H-25C/WJ41W-25P

主要零件材质表



外形及连接尺寸



WJ41H-40C/WJ41W-40P

主要零件材质表



外形及连接尺寸
